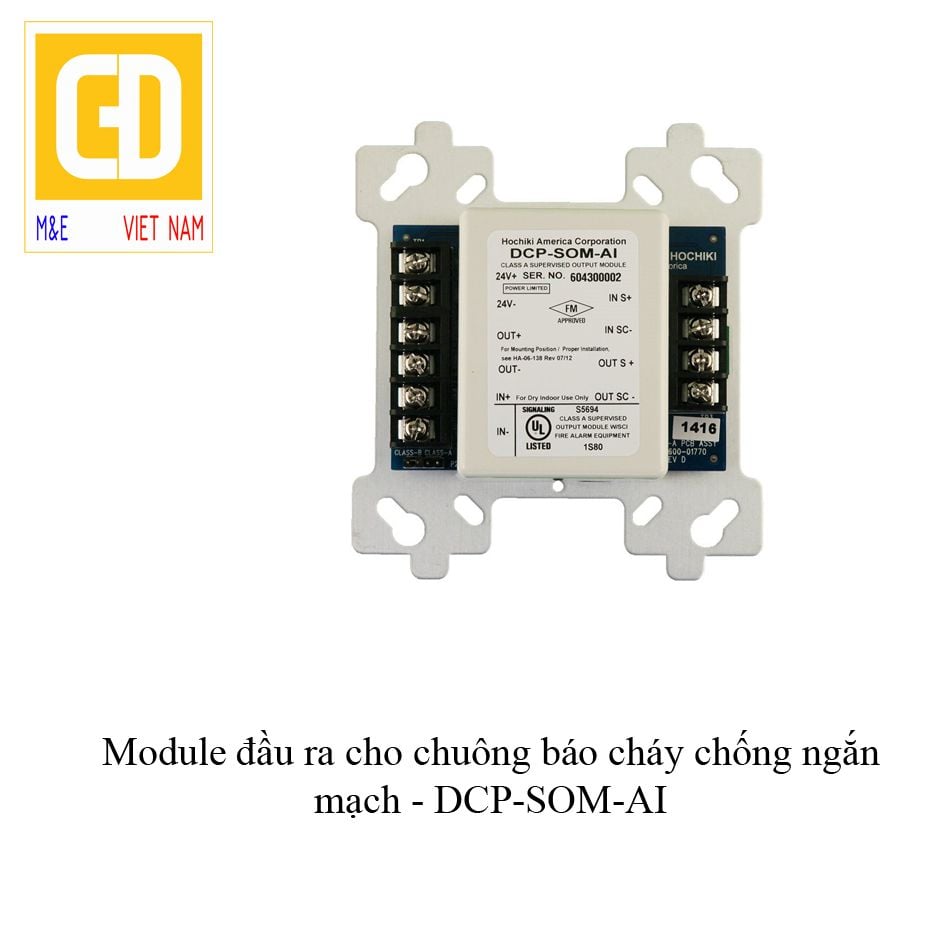

Module đầu ra cho chuông báo cháy chống ngắn mạch

Module đầu ra cho chuông báo cháy chống ngắn mạch (có cách ly)

- Model: DCP-SOM-AI

Giới thiệu chung

- Module đầu ra Hochiki DCP-SOM-AI dùng để cấp điện áp cho các thiết bị thông báo chuông, còi, đèn... khi trung tâm phát tín hiệu báo cháy.

- Module Hochiki DCP-SOM-AI phản ứng linh hoạt, nhanh chóng và chính xác trong các điều kiện khẩn cấp.

- Ở trạng thái bình thường đèn LED nháy xanh, sáng đỏ khi trung tâm phát tín hiệu báo cháy.

- Có mạch cách ly

Thông số kỹ thuật

- Dây tín hiệu: 2 dây vào (S+, SC- in), ra (S+, SC- out) điện áp 25,3 - 39VDC

- Dây cấp nguồn phụ: 2 dây (24V+, 24V-) điện áp 24VDC

- Dây tín hiệu đầu ra: 2 dây ra (out+, out-), 2 dây vào (in+, in-) khi đấu mạch vòng

- Điện áp đầu ra tối đa là 2A @ 30VDC

- Điện trở giám sát mạch đầu ra: 10K (mạch nhánh). Đấu dây theo kiểu mạch vòng không sử dụng điện trở cuối đường dây

- Dòng điện tiêu thụ trung bình: 420µA

- Dòng điện tiêu thụ lớn nhất: 6mA khi đèn LED sáng đỏ

- Dòng điện tiêu thụ trên nguồn phụ: 50µA

- Cài đặt địa chỉ: sử dụng thiết bị cài đặt địa chỉ TCH-B200

- Đèn LED: chớp xanh khi giám sát và sáng đỏ khi hoạt động

- Nhiệt độ làm việc: 0°C - 49°C

- Kích thước: 106,7(W) x 119,4(H) x 35,6(D)mm
